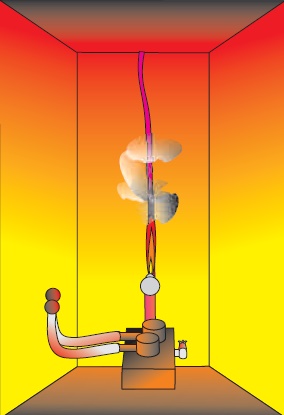

К вертикально закрепленному отрезку кабеля длиной 600мм, расположенного во вводной шахте, приставляют стандартизированную горелку под углом 45° на определенное время, в зависимости от диаметра образца (1-2 мин). Если после удаления источника огня, пламя на образце потухнет самостоятельно и не будет видимых обугленностей или других повреждений на отрезке не более 50мм, то результат испытания считается положительным. Время тестирования зависит от размеров образца кабеля.
(EN 60332-3)

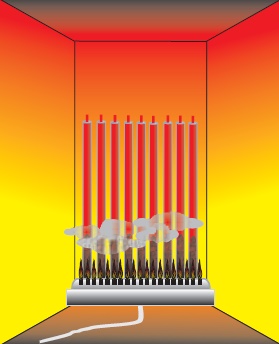

К вертикальному кабельросту, расположенному во вводной шахте, крепится определенное количество отрезков кабелей длиной 3,5м. Количество материалов горючих кабелей и время воздействия огня зависят от категории, которой должен отвечать кабель.
Категория A – 7 дм3 материалов горючих кабелей –
время воздействия пламенем – 40 минут
Категория B – 3,5 дм3 материалов горючих кабелей –
время воздействия пламенем – 40 минут
Категория C – 1,5 дм3 материалов горючих кабелей –
время воздействия пламенем – 20 минут.
Устойчивость кабельного пучка является надлежащей, если после определенного периода горения и удаления источника огня, пламя на пучке гаснет самостоятельно, а длина обугленных отрезков не превышает 2,5м высоты, измеренной над нижним краем горелки.

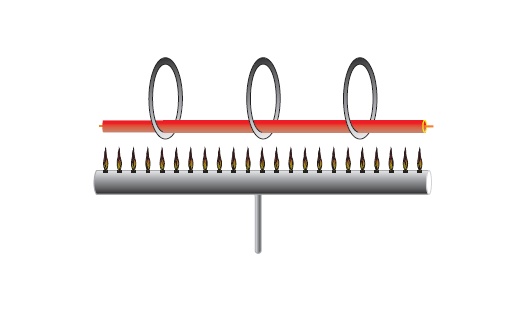

Образец кабеля 1,2м крепят горизонтально в специальной вентилируемой кабине. К жилам кабеля во время испытания прикладывается напряжение с номинальным значением, таким образом, образуя открытую электрическую цепь. Под образцом ставят стандартизированный источник огня температурой 750°C. Время воздействия огня составляет 180 минут. Результат испытания считается положительным, если за это время в испытуемой цепи не произойдет замыкания.
